Nel campo della sicurezza elettrica e della protezione dei circuiti, i fusibili a cartuccia svolgono un ruolo cruciale. Quando si tratta di circuiti in parallelo, capire come funzionano i fusibili a cartuccia è essenziale per garantire il corretto funzionamento e la sicurezza degli impianti elettrici. In qualità di fornitore affidabile di fusibili a cartuccia, conosco bene le complessità di questi componenti e il loro comportamento nei circuiti paralleli.
Comprendere i circuiti paralleli
Prima di approfondire il funzionamento dei fusibili a cartuccia nei circuiti paralleli, è importante avere una chiara comprensione di cosa sia un circuito parallelo. In un circuito parallelo, più componenti elettrici sono collegati in modo tale che vi siano più percorsi per il flusso della corrente elettrica. Ciascun componente di un circuito parallelo ha la stessa tensione ai suoi capi e la corrente totale nel circuito è la somma delle correnti che fluiscono attraverso ogni singolo componente.
Matematicamente, se abbiamo (n) resistori (R_1, R_2,\cdots, R_n) collegati in parallelo, la resistenza equivalente (R_{eq}) del circuito è data dalla formula (\frac{1}{R_{eq}}=\frac{1}{R_1}+\frac{1}{R_2}+\cdots+\frac{1}{R_n}). E secondo la legge di Ohm (I = \frac{V}{R}), dove (I) è la corrente, (V) è la tensione e (R) è la resistenza. Poiché la tensione su ciascun ramo parallelo è la stessa, la corrente che attraversa ciascun ramo dipenderà dalla resistenza di quel ramo.
Le nozioni di base sui fusibili a cartuccia
Un fusibile a cartuccia è un tipo di fusibile elettrico costituito da una striscia o filo metallico racchiuso in un alloggiamento a forma di cartuccia. La striscia di metallo è progettata per fondersi quando una certa quantità di corrente, nota come corrente nominale, la attraversa. Questa azione di fusione interrompe il circuito elettrico, proteggendo così i componenti elettrici collegati a valle da una corrente eccessiva.
La potenza nominale di un fusibile a cartuccia è specificata in termini di capacità di carico di corrente e tensione nominale. Ad esempio, un fusibile potrebbe avere una potenza nominale di 5 A (ampere) e 250 V (volt). La capacità di trasporto della corrente indica la quantità massima di corrente che il fusibile può trasportare in sicurezza senza sciogliersi, mentre la tensione nominale indica la tensione massima che il fusibile può sopportare senza creare archi.
Fusibili a cartuccia in circuiti paralleli
Quando i fusibili a cartuccia sono collegati in parallelo in un circuito, il comportamento complessivo dei fusibili è un po' più complesso rispetto a un semplice circuito in serie. Il punto chiave da capire è che la corrente si divide tra i fusibili paralleli in base alla loro resistenza.
Supponiamo di avere due fusibili a cartuccia (F_1) e (F_2) collegati in parallelo. Ogni fusibile ha la propria resistenza (R_{F1}) e (R_{F2}). Secondo la regola della divisione della corrente nei circuiti in parallelo, la corrente (I_1) attraverso il fusibile (F_1) e (I_2) attraverso il fusibile (F_2) è data da:
(I_1=\frac{R_{F2}}{R_{F1} + R_{F2}}I_{totale}) e (I_2=\frac{R_{F1}}{R_{F1}+R_{F2}}I_{totale})
dove (I_{totale}) è la corrente totale che entra nella combinazione parallela dei fusibili.
In una situazione ideale, se i due fusibili hanno esattamente la stessa resistenza, la corrente si dividerà equamente tra loro. Tuttavia, negli scenari reali, si verificano sempre lievi variazioni nella resistenza dei fusibili dovute alle tolleranze di produzione. Queste variazioni possono causare una distribuzione ineguale della corrente tra i fusibili paralleli.
Distribuzione ineguale della corrente e sue conseguenze
Se un fusibile ha una resistenza inferiore rispetto all'altro, trasporterà una porzione maggiore della corrente totale. Ciò può portare a una situazione in cui il fusibile con la resistenza inferiore si brucia per primo, anche se la corrente totale nel circuito è inferiore alla corrente nominale combinata dei due fusibili.
Ad esempio, supponiamo di avere due fusibili a cartuccia da 5 A collegati in parallelo. Potremmo aspettarci che possano trasportare in sicurezza una corrente totale di 10 A. Ma se un fusibile ha una resistenza leggermente inferiore, potrebbe trasportare più di 5 A mentre l'altro ne trasporta meno. Di conseguenza, il fusibile con la corrente più elevata potrebbe bruciarsi con una corrente totale del circuito, ad esempio, di 8 A, lasciando intatto l'altro fusibile.
Questa distribuzione ineguale della corrente può anche portare ad un invecchiamento precoce dei fusibili. Il fusibile che trasporta più corrente subirà un riscaldamento maggiore, che può causare il deterioramento della striscia metallica all'interno del fusibile nel tempo. Questo degrado può modificare ulteriormente la resistenza del fusibile, esacerbando il problema della distribuzione ineguale della corrente.
Selezione dei fusibili a cartuccia giusti per i circuiti paralleli

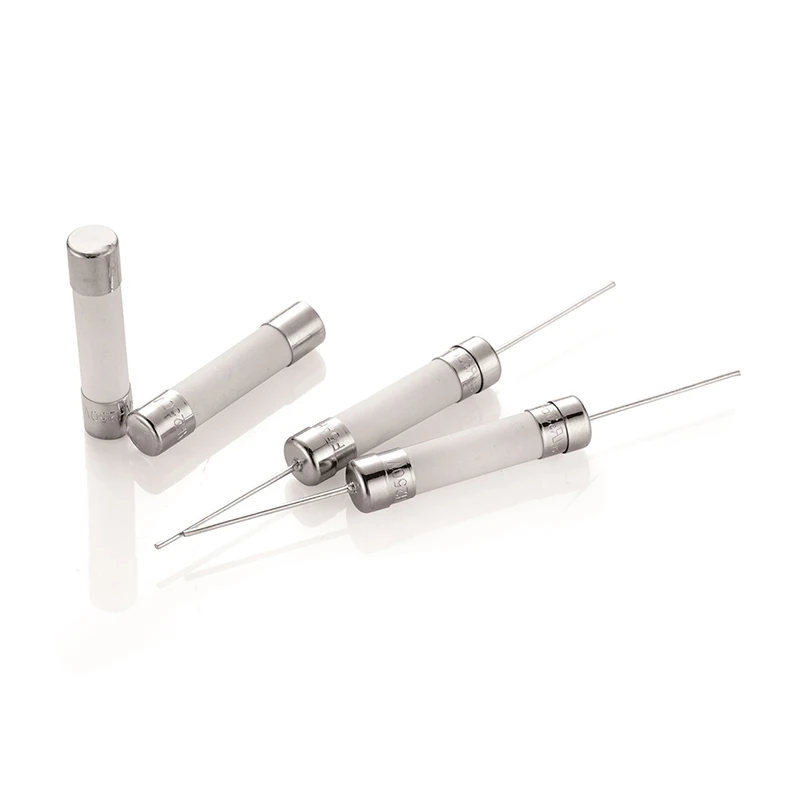

Quando si utilizzano fusibili a cartuccia in circuiti paralleli, è fondamentale selezionare fusibili con caratteristiche simili. Ciò include avere la stessa corrente nominale, tensione nominale e il più vicino possibile alla stessa resistenza. Nella nostra azienda offriamo una vasta gamma di fusibili a cartuccia di alta qualità, come ad esFusibili da 10x38 mm,Fusibili da 3,6 x 10 mm, EFusibili 6x32mm. I nostri fusibili sono prodotti con rigorose misure di controllo qualità per garantire prestazioni costanti e ridurre al minimo le variazioni di resistenza.
Prima di installare i fusibili in parallelo, è consigliabile anche testare i fusibili per misurarne la resistenza. Ciò può aiutare a identificare eventuali differenze significative nella resistenza tra i fusibili e consentire di apportare le opportune regolazioni o sostituzioni.
Vantaggi dell'utilizzo dei fusibili a cartuccia in parallelo
Nonostante le sfide associate alla distribuzione ineguale della corrente, ci sono alcuni vantaggi nell'utilizzare fusibili a cartuccia in circuiti paralleli. Uno dei principali vantaggi è la capacità di aumentare la capacità di trasporto di corrente complessiva del sistema di protezione con fusibile. Ad esempio, se un singolo fusibile da 10 A non è sufficiente a gestire la corrente prevista in un circuito, due fusibili da 5 A collegati in parallelo possono effettivamente fornire una maggiore capacità di trasporto di corrente.
Un altro vantaggio è la ridondanza. Se un fusibile si brucia, l'altro fusibile può comunque fornire un certo livello di protezione al circuito. Ciò può essere particolarmente utile in applicazioni critiche in cui una perdita completa di potenza dovuta al guasto di un singolo fusibile è inaccettabile.
Monitoraggio e Manutenzione
Sono essenziali il monitoraggio e la manutenzione regolari dei fusibili a cartuccia nei circuiti paralleli. Ciò include l'ispezione visiva dei fusibili per individuare eventuali segni di danneggiamento o surriscaldamento, come scolorimento o rigonfiamento della cartuccia. È inoltre importante misurare periodicamente la corrente attraverso ciascun fusibile per garantire che la corrente venga distribuita uniformemente.
Se un fusibile si brucia, è importante determinare la causa del guasto. Un fusibile bruciato potrebbe essere dovuto a un sovraccarico temporaneo, a un cortocircuito nel circuito o a una distribuzione non uniforme della corrente tra i fusibili paralleli. Una volta identificata e corretta la causa, il fusibile bruciato deve essere sostituito con un nuovo fusibile dello stesso tipo e potenza.
Conclusione
In conclusione, i fusibili a cartuccia nei circuiti paralleli offrono sia opportunità che sfide. Sebbene possano aumentare la capacità di carico di corrente e fornire ridondanza, il problema della distribuzione ineguale della corrente deve essere gestito con attenzione. In qualità di fornitore di fusibili a cartuccia, ci impegniamo a fornire ai nostri clienti fusibili di alta qualità e il supporto tecnico necessario per garantire il funzionamento sicuro ed efficiente dei loro sistemi elettrici.
Se hai bisogno di fusibili a cartuccia per le tue applicazioni di circuito parallelo, ti invitiamo a contattarci per una discussione dettagliata sulle tue esigenze specifiche. Il nostro team di esperti è pronto ad assistervi nella scelta dei fusibili giusti e a fornirvi indicazioni sull'installazione e la manutenzione.
Riferimenti
- Dorf, RC e Svoboda, JA (2016). Introduzione ai circuiti elettrici. Wiley.
- Terman, FE (1955). Ingegneria Elettronica e Radio. McGraw-Hill.
